Marca:
Gigabyte
Modelo:

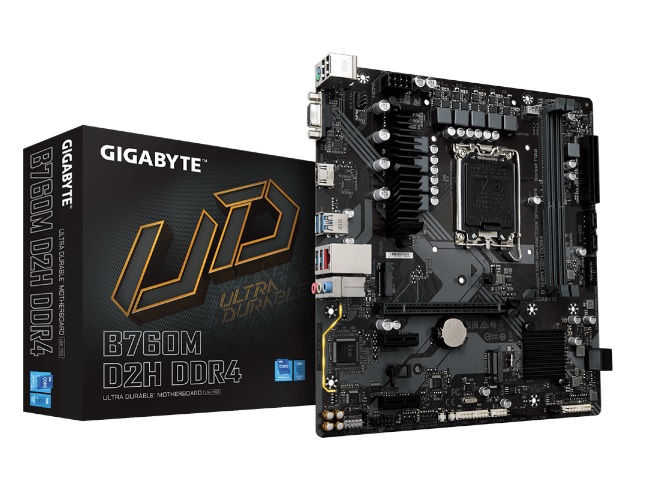

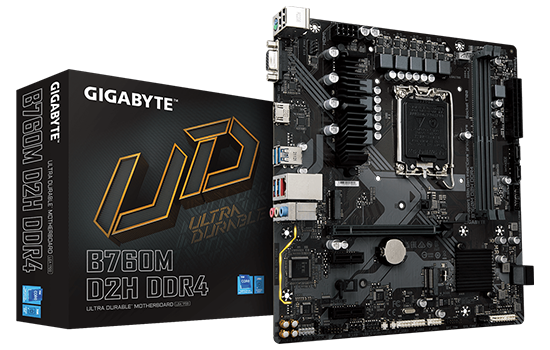

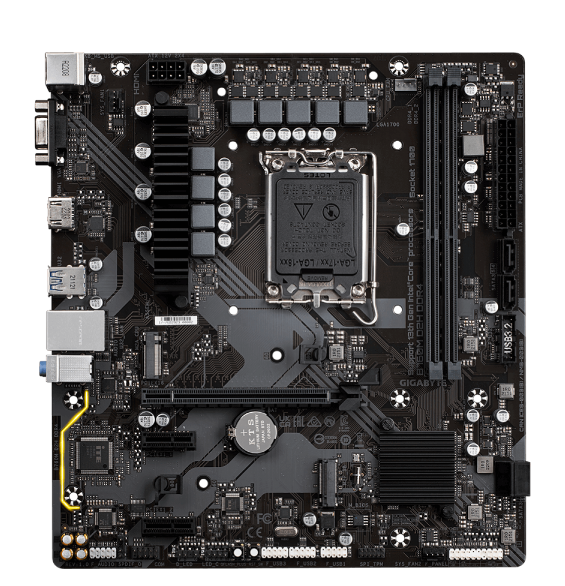

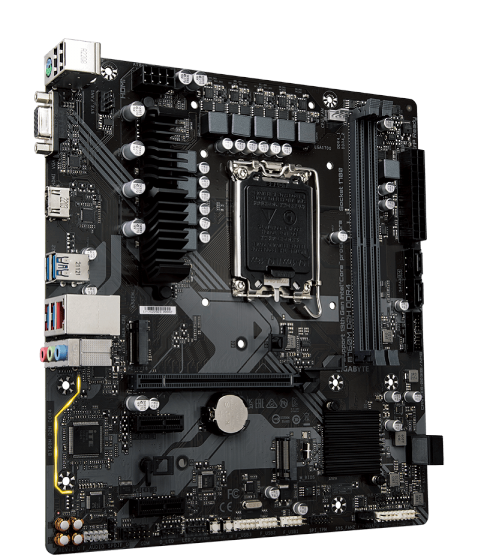

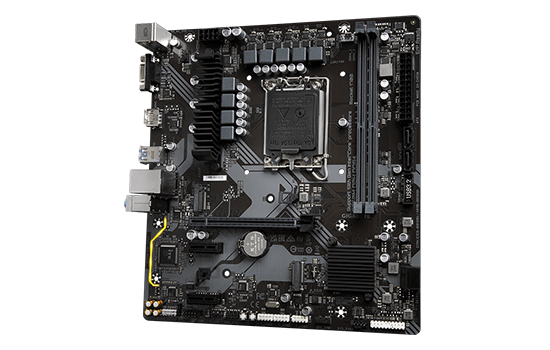

B760M D2H DDR4
CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
O cache L3 varia com a CPU
(Consulte "Lista de suporte de CPU" para obter mais informações.)
Chipset:
Chipset Intel® B760 Express
Memória:
Suporte para DDR4 5333(OC)/ 5133(OC)/ 5000(OC)/ 4933(OC)/ 4800(OC)/ 4700(OC)/ 4600(OC)/ 4500(OC)/ 4400(OC)/ 4300( OC)/ 4266(OC)/ 4133(OC)/ 4000(OC)/ 3866(OC)/ 3800(OC)/ 3733(OC)/ 3666(OC)/ 3600(OC)/ 3466(OC)/ 3400( OC)/ 3333(OC)/ 3300(OC)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 módulos de memória MT/s

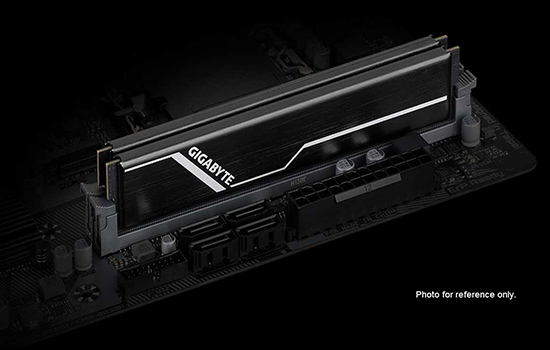

2 x soquetes DDR4 DIMM que suportam até 64 GB (capacidade DIMM única de 32 GB) de memória do sistema
Arquitetura de memória de canal duplo
Suporte para módulos de memória DIMM 1Rx8/2Rx8 sem buffer ECC (operar em modo não ECC)
Suporte para módulos de memória DIMM 1Rx8/2Rx8/1Rx16 não-ECC sem buffer
Suporte para módulos de memória Extreme Memory Profile (XMP)
(Consulte "Lista de suporte de memória" para obter mais informações.)
Gráficos integrados:
Suporte para processador gráfico integrado - Intel ® HD Graphics:
1 x porta D-Sub, suportando uma resolução máxima de 1920x1200@60 Hz
1 x porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
* Suporte para versão HDMI 2.1 e HDCP 2.3.
** Suporta portas nativas compatíveis com HDMI 2.1 TMDS.
(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio:
CODEC de áudio Realtek®
Áudio de alta definição
2/4/5.1/7.1 canais
* Você pode alterar a funcionalidade de uma tomada de áudio usando o software de áudio. Para configurar o áudio de 7.1 canais, acesse o software de áudio para configurações de áudio.
Suporte para saída S/PDIF
LAN:
Chip LAN Realtek ® 2,5 GbE (2,5 Gbps/1 Gbps/100 Mbps)
Slots de expansão:
CPU:
1 x slot PCI Express x16, suportando PCIe 4.0 e rodando em x16
Chipset:
2 x slots PCI Express x1, suportando PCIe 3.0 e rodando em x1
Interface de armazenamento:
CPU:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2A_CPU)
Chipset:
1 x conector M.2 (soquete 3, chave M, suporte SSD tipo 2280 PCIe 4.0 x4/x2) (M2P_SB)
4 x conectores SATA 6 Gb/s
Suporte a RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SATA
USB:
Chipset:
6 portas USB 3.2 Gen 1 (4 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
4 portas USB 2.0/1.1 (2 portas no painel traseiro, 2 portas disponíveis através do conector USB interno)
Chipset+2 hubs USB 2.0:
4 portas USB 2.0/1.1 disponíveis através dos conectores USB internos
Conectores internos de E/S:
1 x conector de alimentação principal ATX de 24 pinos
1 x conector de alimentação ATX 12V de 8 pinos
1 x cabeçalho do ventilador da CPU
2 x conectores de ventilador do sistema
1 x cabeçalho de faixa LED endereçável
1 x cabeçalho de faixa LED RGB
2 x conectores M.2 soquete 3
4 x conectores SATA 6 Gb/s
1 x cabeçalho do painel frontal
1 x cabeçalho de áudio do painel frontal
1 x cabeçalho de saída S/PDIF
1 x conector USB 3.2 Gen 1
3 x conectores USB 2.0/1.1
1 x cabeçalho Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
1 x cabeçalho de porta serial
1 x botão Q-Flash Plus
1 x botão de reinicialização
1 x jumper de redefinição
1 x jumper CMOS claro

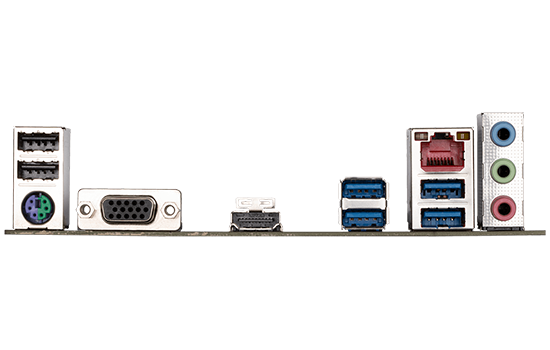

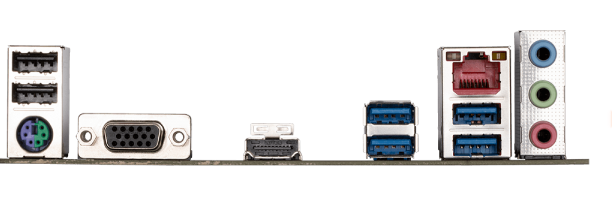

Conectores do painel traseiro:
1 x porta de teclado/mouse PS/2
1 x porta D-Sub
1 x porta HDMI
4 portas USB 3.2 Gen 1
2 portas USB 2.0/1.1
1 porta RJ-45
3 x tomadas de áudio
Controlador de E/S:
Chip controlador de E/S iTE
Monitoramento de H/W:
Detecção de tensão
Detecção de temperatura
Detecção de velocidade do ventilador
Detecção de taxa de fluxo de resfriamento de água
Aviso de falha do ventilador
Controle de velocidade do ventilador
* O suporte da função de controle de velocidade do ventilador dependerá do cooler que você instalar.
BIOS:
1 x flash de 128 Mbits
Uso de BIOS UEFI AMI licenciado
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características únicas:
Suporte para GIGABYTE Control Center (GCC)
* Os aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
Suporte para Q Flash
Suporte para Q-Flash Plus
Fator de forma:
Fator de forma Micro ATX; 24,4 cm x 22,5 cm
